进水电磁阀(又名:进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等)是净水器设备的一个重要部件。
  • 进水电磁阀,也是净水器设备的一个重要部件。
    一、 进水电磁阀(又名:进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等)名称的意义: 举例说明“FCD-270B”其中
    〈1〉“F”代表“阀”,所有的进水电磁阀都是以F开头命名的;
    〈2〉“C”代表“垂直”(也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的,进水电磁阀的进出水口的相对角度只有两种,也即垂直、平行,垂直的用C字母表示,平行用P字母表示,如F“C”D—270B同平行F“P”D—90A);
    〈3〉 “D”代表单通(也就是表明了进水电磁阀出水口的数量,只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS-180B等,有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了,也即 FC4或FP4);
    〈4〉 “270”代表引出端(也即是与外部〈电路或电源〉连接的插头)与进水口之间的相对角度(进水电磁阀进水口与引出端的相对角度只有四种角度即0º、 90º、180º、270º,具体是这样判断的:俯视线圈,以线圈中心为原点,电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己,引 出端也朝自己的就是0度,引出端朝右的就是90度,引出端向外的就是180度,引出端朝左的就是270度);
    〈5〉“B”是生产工厂自己内部的编号。

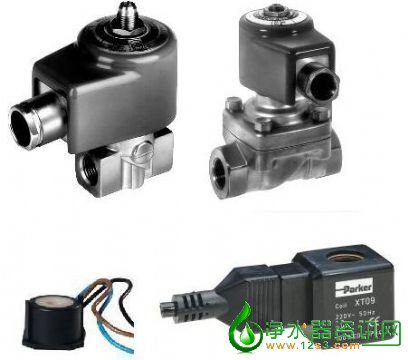

    进水电磁阀
    二、进水电磁阀的主要技术要求与检验标准同必要的认证
    〈1〉额定电压:根据要求而定(一般为直流6V、12V、24V、110V;交流6V、12V、24V、110V、220V。) 〈2〉动作压力范围:0.02~1.0Mpa(根据需要也可为无压内芯结构阀,这种大多用于容器放水或出水阀)
    〈3〉工作电压范围:额定电压的±15%
    〈4〉绝缘等级:E
    〈5〉流量范围:根据需要而定(一般为0.35~35L/min)
    〈6〉启动特性:进水口施加0.8Mpa水压,线圈施加额定电压的85%进行通断,无异常
    〈7〉耐水压:进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压,在1min、1min、5min内无泄漏
    〈8〉绝缘电阻:导电部分与非金属部分之间的绝缘电阻>100MΩ,
    〈9〉电气强度:导电部分与非金属部分施加AC2500V,1min无闪络、无击穿
    〈10〉线圈温升:进水阀在不通水的状态下,线圈施加额定电压,温度稳定后,线圈温升<70K
    〈11〉层间绝缘:在峰值电压1500V,重复频率25Hz,脉冲前沿0.2~3us,脉宽40us下作用2S,显示波形稳定,无异常
    〈12〉连续通电:进水阀在不通水,施加额定电压12h,阀体不变形,不烧毁
    〈13〉噪声:进水阀不通水,施加额定电压测量距离r为0.5m, 于声功率级50dB
    〈14〉耐久性:进水阀进水口分别施加0.02、0.3、0.78Mpa水压,线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求
    〈15〉温度变化:进水阀在80±2℃下放置1.5min,常温20±2℃下放置1.5nim;在-20±2℃放置30min为一个循环,恢复2h符合〈6〉要求
    〈16〉浸水:进水阀浸在水深为10±1cm,水温为20±5℃水中8h,取出擦干表面水珠,绝缘电阻>10MΩ
    三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀
     〈1〉洗衣机,不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀,洗衣机用的进水电磁阀一般为先导式(原 理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔 关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。特点:流体压力范围上限较高,可任意安装但必 须满足流体压差条件。)
    〈2〉制冰机,同上
    〈3〉洗碗机,同上
    〈4〉太阳能热水器,同上
    〈5〉加湿器,同上
    〈6〉电热水器,同上
    〈7〉饮水机,同上
    〈8〉咖啡机,同上
    〈9〉其它一切用到进出水的家用电器都要用到进水电磁阀,只是有时家用电器上同时用到两种进水电磁阀一种就是上面说的进水用的先导式进水电磁阀,另一种直动式进水电磁阀(或者叫无压放水电磁阀、无压出水电磁阀),比如饮水机(或咖啡机等)用来放水用的阀。(原理:通电时,电磁线圈产生电磁力把关闭件从阀座封水口上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压回阀座封水口上,阀门关闭。特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。)
    四、进水电磁阀的配件材料以及规格型号
    〈1〉 阀 体(又叫阀座)的材料:一般分全塑型阀体(也即全部是用塑料一次成型的阀体如:PP、PA料等成型的阀体,这种阀一般用于那种对流体温度相对不高,流体压 力相对较小的家用电器);其次是金属(铜或不锈钢)与塑料相结合的阀体(一般是中间部分为塑料,两头接口为金属,(用螺丝把它们连接起来)这种阀一般用于 那连接到高温高热的家用电器上如电热开水器、太阳能热水器等);另外一种就全金属的阀体(一般为铜材料),这种阀多用于温高于100度以上的电器上且有高 水压等,如小型锅炉用放水阀,这种阀的缺点燃就是它的价格太贵,一般家用电器很少用到。
    〈2〉 内芯材料:(这里的内芯一般是指用于封水或堵孔作用的橡胶件)一种是橡胶如丁苯橡胶、顺丁橡胶、异戊橡胶等;另一种是硅胶(有的家用电器上必须用硅胶内芯以达到卫生级别,如饮水机、咖啡机、豆浆机等)是一种高活性吸附材料,属非晶态物质,其化学分子式为mSiO2·nH2O。不溶于水和任何溶剂,无毒无味,化学性质稳定,有较高的机械强度等,除强碱、氢氟酸外不与任何物质发生反应。
    〈3〉 电磁线圈外封材料:(也就是漆包线绕制好以后要用塑料封闭只有两个接线端子外露)这里一般有两种外封材料一种是(热塑性塑料)阻燃聚丙也即阻燃PP;另一种是(热固性塑料)DMC团状模塑料(产品特点:
    1、优良的电绝缘性、耐电弧性和耐漏电痕迹性。
    2、优异的机械强度、阻燃性和耐热性。
    3、优良的成型工艺性、成型压力低,成型时间短。
    4、只能一次性成型,达到成型温度后即固化发生化学变化有不可逆的性能,这种(热固性)DMC团状模塑料是阻燃PP所不能比拟的,这点非常重要,要想进水 电磁阀安全性能高以及使用寿命长就一定要用这种(热固性)DMC团状模塑料封塑的电磁线圈。
